La automatización doméstica puede parecer compleja cuando se observa un sistema completo con sensores, módulos, cables, aplicaciones y reglas. Sin embargo, gran parte de su funcionamiento puede entenderse mediante tres elementos: un sensor que detecta una condición, un controlador que interpreta esa información y un relé que conecta o desconecta una carga. Esta cadena permite automatizar desde una lámpara hasta una bomba de agua.

La lógica se basa en recibir datos, tomar una decisión y ejecutar una acción. Algo parecido ocurre en sistemas digitales organizados por entradas y respuestas, como puede verse al explorar una plataforma mediante una jugabet app, donde cada acción del usuario genera una respuesta del sistema. En automatización doméstica, la diferencia es que las entradas proceden del entorno físico y las salidas afectan a dispositivos reales.

El sensor convierte una condición física en una señal

Un sensor no controla directamente una lámpara ni activa una bomba. Su función consiste en medir o detectar algo.

Puede responder a temperatura, humedad, movimiento, luz, apertura de una puerta, presencia de agua o concentración de determinados gases. El resultado se transforma en una señal que otro dispositivo puede interpretar.

Algunos sensores ofrecen una salida binaria: encendido o apagado. Por ejemplo, un contacto magnético puede indicar únicamente si una ventana está abierta o cerrada.

Otros entregan un valor. Un sensor de temperatura puede informar 21,4 °C, mientras que uno de humedad puede enviar un porcentaje.

Esta diferencia determina cómo debe trabajar el controlador.

Las señales digitales y analógicas no significan lo mismo

Una señal digital suele representar estados definidos. Puede indicar 0 o 1, abierto o cerrado, presencia o ausencia.

Una señal analógica representa un rango. Por ejemplo, una tensión puede variar según la temperatura medida.

También existen sensores que integran electrónica y envían datos mediante protocolos digitales. En este caso, el controlador no mide una tensión proporcional, sino que recibe directamente un valor codificado.

Comprender qué tipo de salida ofrece un sensor es importante antes de conectarlo. Un controlador necesita una entrada compatible tanto desde el punto de vista eléctrico como lógico.

El controlador toma la decisión

El controlador funciona como el centro de procesamiento.

Recibe la información del sensor y aplica una regla. Si la temperatura supera un límite, activa ventilación. Si detecta movimiento después de cierta hora, enciende una luz. Si un depósito alcanza un nivel determinado, detiene una bomba.

La regla puede ser simple o combinar varias condiciones.

Por ejemplo, una luz exterior puede encenderse solo cuando hay movimiento y el nivel de iluminación está por debajo de un valor definido. Esto requiere información de dos sensores antes de ejecutar una acción.

El controlador también puede utilizar temporizadores para evitar cambios demasiado frecuentes.

Qué ocurre dentro de una regla de automatización

Una automatización básica puede expresarse como una condición:

si ocurre A, ejecutar B.

Sin embargo, los sistemas reales suelen añadir límites. Una bomba no debería activarse cada vez que un sensor oscila alrededor de un valor. Si el límite está en 40 %, una lectura de 39,9 seguida de 40,1 podría hacer que el sistema se encienda y apague de forma continua.

Para evitarlo se utiliza histéresis.

La bomba puede activarse por debajo de 35 % y detenerse al superar 45 %. Entre ambos valores mantiene su estado.

Esta lógica reduce ciclos y desgaste.

El relé permite controlar una carga

El controlador suele trabajar con señales de poca potencia. No está diseñado para alimentar directamente una lámpara, ventilador o bomba.

Aquí aparece el relé.

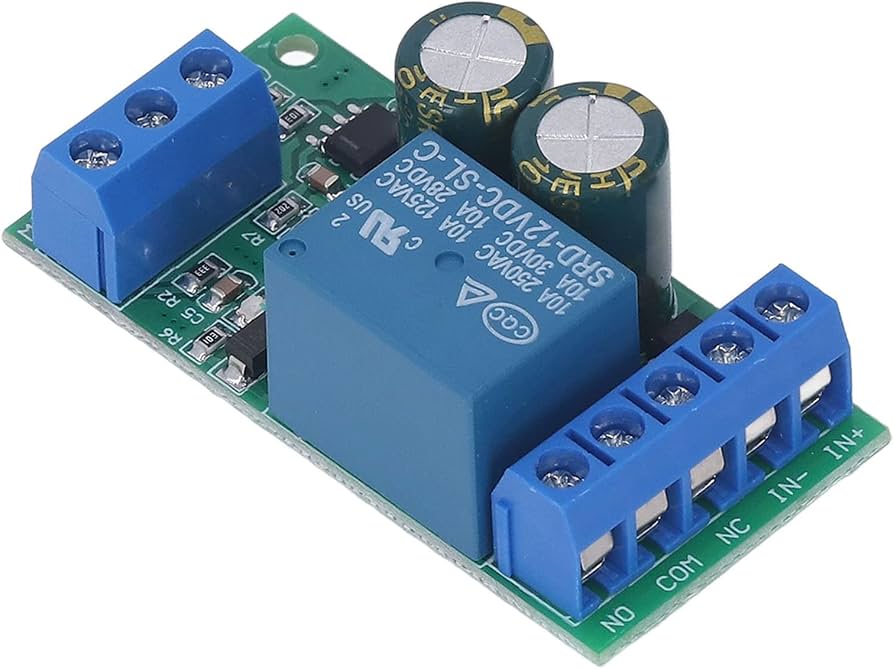

Un relé utiliza una señal de control para abrir o cerrar otro circuito. En la práctica funciona como un interruptor accionado eléctricamente.

Esto permite que una salida de baja potencia controle una carga que utiliza una tensión o corriente diferente.

Los contactos suelen identificarse mediante términos como común, normalmente abierto y normalmente cerrado.

La elección determina qué ocurre cuando el relé está sin activar.

Normalmente abierto y normalmente cerrado

Un contacto normalmente abierto permanece desconectado cuando el relé está en reposo. Al recibir la orden, se cierra y permite el paso de corriente.

Es útil cuando un dispositivo debe permanecer apagado la mayor parte del tiempo.

Un contacto normalmente cerrado funciona al contrario. El circuito está conectado en reposo y se interrumpe cuando se activa el relé.

Esta configuración puede utilizarse cuando el estado por defecto debe ser mantener una conexión.

La elección afecta al comportamiento del sistema durante un fallo de alimentación o una pérdida de señal.

El relé debe dimensionarse según la carga

No basta con comprobar que el relé soporta la tensión utilizada.

También hay que considerar la corriente y el tipo de carga. Un calentador resistivo, un motor y una fuente electrónica pueden comportarse de forma distinta al encenderse.

Los motores pueden presentar una corriente de arranque superior a la que consumen durante el funcionamiento normal.

Por eso un relé seleccionado justo en el límite puede desgastarse o soldar sus contactos.

Es recomendable dejar margen y verificar las especificaciones para el tipo de carga.

Un ejemplo: ventilación automática

Supongamos que se quiere controlar un extractor según la humedad.

El sensor mide la humedad y envía el valor al controlador. El controlador compara la lectura con los límites programados.

Si la humedad supera el nivel de activación, la salida cambia de estado. Esa señal activa el relé, que cierra el circuito del ventilador.

Cuando la humedad baja hasta el valor de parada, el controlador desactiva la salida y el relé abre el circuito.

Cada elemento cumple una función separada, lo que facilita analizar fallos.

Cómo diagnosticar un sistema que no responde

Si la automatización falla, conviene revisar la cadena desde el principio.

Primero se comprueba si el sensor entrega un valor correcto. Después se verifica si el controlador recibe esa información y si la regla produce la salida esperada.

Por último se revisa el relé y la carga.

Este método evita sustituir componentes sin saber dónde está el problema.

Un multímetro puede ayudar a verificar alimentación, continuidad y estado de contactos, siempre dentro de condiciones seguras.

Automatizar no significa eliminar controles manuales

Un sistema doméstico debería considerar qué ocurre cuando un sensor falla, el controlador se reinicia o se pierde la comunicación.

En determinadas funciones puede ser útil conservar un interruptor manual o una forma de colocar el sistema en un estado conocido.

También conviene decidir qué debe ocurrir después de un corte eléctrico. Algunas cargas deberían permanecer apagadas hasta recibir una nueva orden, mientras que otras pueden necesitar restaurar su estado anterior.

Estas decisiones forman parte del diseño.

La seguridad depende de separar control y potencia

Trabajar con sensores y controladores de baja tensión es distinto a manipular circuitos conectados directamente a la red eléctrica.

Cuando un relé conmuta cargas de red, deben respetarse aislamiento, sección de conductores, protecciones y cajas adecuadas. Una placa con terminales expuestos no debería instalarse sin protección en una vivienda.

Si no se cuenta con experiencia en instalaciones de red, esa parte debe dejarse a una persona cualificada.

Tres piezas forman una lógica completa

Sensor, controlador y relé pueden verse como tres etapas consecutivas: medir, decidir y actuar.

El sensor traduce una condición física en información. El controlador interpreta esa información según reglas. El relé permite que la decisión controle una carga.

Una vez entendido este esquema, muchos proyectos dejan de parecer sistemas distintos. Iluminación automática, ventilación, riego, control de temperatura y detección de fugas utilizan la misma lógica con sensores y cargas diferentes. Comprender esa cadena permite diseñar automatizaciones de forma más ordenada y diagnosticar cada etapa sin tratar todo el sistema como una caja cerrada.
